Línea de balanzas comerciales

-Diseño de placas electrónicas, diseño de software embebido-

Actualizamos toda la línea de balanzas comerciales de una empresa líder.

El desafío era la diversidad de modelos, desde una balanza de muy bajo costo hasta una de alta prestación. Se especificó un desarrollo global con un plazo de 24 meses. Para la realización del proyecto se comenzó con la línea de mayor cantidad de ventas por unidad. Utilizamos diferentes tecnologías que implicó diferentes costeos para cada producto. Se concluyó el proyecto con una balanza de alta gama, en la cual se utilizó un procesador de 16 bits (HC12), impresor térmico y posibilidad de conectividad a Ethernet.

Todos los modelos fueron diseñados para cumplir con la homologación del ente que certifica su funcionamiento. Finalmente, nos propusieron ser consultores en el área de ingeniería y soporte por el término de 18 meses.

Registradora Fiscal

-Diseño de placas electrónicas, diseño de software embebido-

Actualizamos una registradora fiscal a las nuevas tecnologías con el desafío de mejorar sus prestaciones a un costo menor. Se utilizaron procesadores de 32 bits (ARM7) y procesadores de 8 bits para controlar un impresor de ticket  con dos cabezales térmicos, un display de leds digital de 7 segmentos y un display gaseoso. El diseño incluyo una FPGA (Field Programmable Gate Array) para establecer una codificación de seguridad en la placa electronica. Este modelo fue diseñado para cumplir con la homologación del ente regulador nacional. El proyecto finalizó en el plazo de 8 meses.

Al finalizar el desarollo la empresa nos contrata como soporte para desarrollar equipamiento en el control de calidad automático de las placas de producción.

Control de acceso de estacionamiento inteligente

-Diseño de placa electrónica, diseño de software embebido-

Desarrollamos una interface de comunicaciones/usuario interactuando con un sistema de estacionamiento inteligente robotizado. La placa electrónica que desarrollamos consta de un display matricial de caracteres, un lector de contacto de memoria de 1Kbit (iButton) que contiene un código de identificación personal del cliente y una comunicación serial RS485 con un PLC, utilizando un protocolo de comunicaciones especificado por el cliente. El PLC recibía el código de identificación del ibutton transmitido por la placa interface, realizando el proceso de validación. Luego, la placa interface obtenía desde el PLC la ubicación del nicho adonde ubicar o ir a buscar el vehículo, informándolo en el display. Se utilizó un microcontrolador de 16 bits de la línea de Atmel ,las memorias de contado utilizadas son de la marca Dallas y el display de la línea Optrex. También realizamos un equipo grabador de códigos de identificación en las memorias  ibuttons, correspondiente a cada cliente del parking.

Laboratorio de análisis

-Diseño de placas electrónicas-

Desarrollamos una placa electrónica adquisidora de datos para un equipo de análisis de ion-selectivo. Cumpliendo las características de tener una excelente estabilidad y una resolución de mayor rango para la medición de las diferentes variables, este fue un importante requerimiento a cumplir. La placa electrónica tenía una comunicación serial RS232, utilizando un protocolo establecido por el cliente. El proyecto se realizó con un microcrocontrolador de 8 bit.

Control de montacargas

-Diseño de placas electrónicas, diseño de software embebido-

Para una empresa metalúrgica especializada en maquinaria para la industria de la construcción, desarrollamos dos sistemas o modelos de control de montacagas para edificios de hasta 33 pisos. El sistema consta de un conjunto de 6 placas electrónicas. Posee un display de 7 segmentos informando el piso donde se encuentra y el piso próximo a donde debe ir, controles por pulsador para funciones de activación y parada. Dispone además de códigos de errores para detección de fallas. El sistema tiene entradas opto-aisladas y salidas de rele para manejar diversos contactores, y así controlar motores de diferentes potencias según el modelo. El diseño se realizó en forma modular para ser ubicado en un gabinete estándar tipo DIN144.

Control de motores

-Diseño de placas electrónicas, diseño de software embebido-

Agrupando la experiencia realizada en varios proyectos, hemos desarrollado diferentes tipos de control de motores: corriente continua, paso a paso, motores de alterna y motores sin escobillas(BLDC). Para un proyecto de electromedicina desarrollamos el control de un motor paso a paso de 24 Volts / 1 Ampere para el funcionamiento de una bomba peristáltica, también para un desarrollo de la industria gráfica se diseñó un control de motor paso a paso para el posicionamiento de un pico de “spray” en una guía lineal.

Para un proyecto de un equipo de generación de vacío para la industria medica se desarrolló un control de velocidad de un motor de corriente alterna de 220 Volts /2 Ampere, empleando un tiristor. Hemos desarrollado el control de velocidad y torque de un motor BLDC de un proyecto de electromedicina para el funcionamiento de una pieza de similares características a la de un taladro.

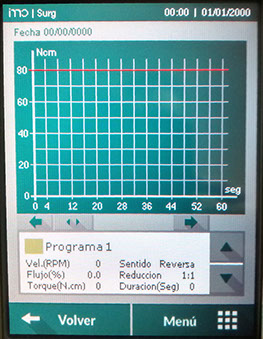

Aplicaciones con display gráfico y paneles táctiles

-Diseño de placas electrónicas, diseño de software embebido-

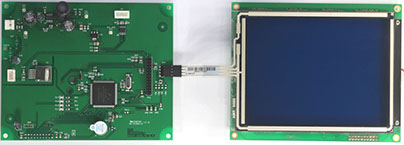

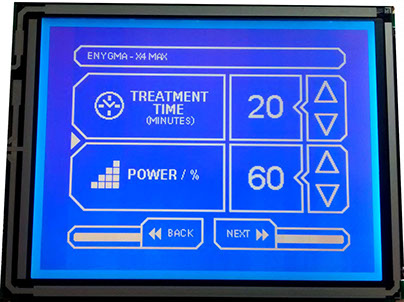

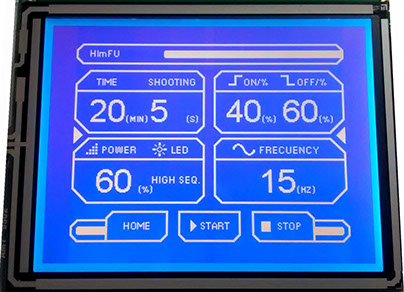

Desarrollamos para áreas industriales y de electromedicina variadas interfaces graficas a usuarios con la utilización de displays táctiles.

Para el área de electromedicina, hemos realizado diferentes modelos de equipos de “Estetica corporal”, como así también equipos de “Laboratorio de análisis” utilizando displays táctiles gráficos color de diferentes calidades o resolución de imagen. Para esta clase de desarrollo solemos utilizar microcontroladores de 32bits, con gran capacidad de memoria RAM. Realizando también toda la estética de las pantallas a representar en el display. Hemos hecho aplicaciones de representación de imágenes, pantallas con menus, botones, textos, barras de desplazamiento, etc,  curvas graficas de señales o variables medidas con la posibilidad de almacenar dichas imágenes en memorias internas o externas en formatos .BMP o. JPEG. Realizamos pantallas acordes a la aplicación o requerimiento del cliente.

Interface de comunicaciones y lectora de tarjetas RFID para sistemas de casinos

-Diseño de placa electrónica-

Desarrollamos una placa electrónica interface de comunicaciones RS232/Ethernet con un microcontrolador de 16bits de la línea de Atmel.  Posibilidad de conectar dos modelos de display alfanumerico de 2x16, conexionado para módulo RFID, conexionado para tarjeta magnética, sensor fotoelectrico tipo “U” para detección de presencia de tarjeta y conexionado para módulo TCP/IP.

El proyecto fue realizado para una empresa proveedora de equipamiento para casinos. La placa es instalada en cada máquina de juego siendo la interface de carga de credito con el usuario e informando el consumo de cada máquina al sistema central del casino

Sistema IoT (Internet Of Things)

-Diseño de placas electrónicas, diseño de software embebido, diseño de página web, diseño de base de datos-

Desarrollamos un sistema de control y monitoreo de un equipo de electromedicina por SMS/GPRS/3G/GPS.

La idea principal se basó en un sistema de alquiler y cobro por horas de uso del equipo, con la posibilidad de conocer su ubicación y funciones de bloqueo/desbloqueo. La empresa administradora monitorea y controla sus equipos mediante el acceso a una página web, en donde visualiza la información del consumo o utilización en horas del equipo por fecha y hora, ubicación del equipo, posibilidad de definir un área restringida en donde el equipo puede funcionar, posibilidad de bloquear/desbloquear el funcionamiento del equipo por falta de pago o porque el mismo se encuentra fuera del área restringida, posibilidad de configurar dos modos de cobro: automático por tarjeta de crédito fijando el periodo del consumo y al contado en donde la empresa administradora puede cargar horas de uso al equipo a través de la página web. También cada cliente o usuario tiene la posibilidad de ver el consumo de horas, ubicación y estado del equipo que el mismo esta utilizando/alquilando, a través de una pagina web ingresando con nombre nombre de usuario y contraseña. Dichos equipos son distribuidos a diferentes partes del mundo

En cada equipo se ha conectado una placa electrónica interface desarrollada por RIDGES que cuenta con un microcontrolador (con Software embebido), zócalo de tarjeta SIM y un módulo SMS/GPRS/3G/GPS. Esta placa se comunica de forma serial RS485 con la placa central del equipo pudiendo relevar las horas de uso y teniendo la posibilidad de bloqueo/desbloqueo del mismo.

También RIDGES ha desarrollado e implementado la página web de visualización y control, la cual interactúa con una base de datos MySql en donde se carga la información de cada equipo en forma ordenada. Ambas fueron montadas en un servidor VPS.

Odontología – Electromedicina

-Diseño de placas electrónicas, diseño de software embebido-

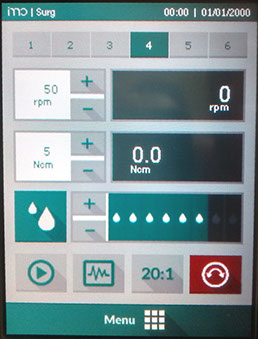

Desarrollamos un equipo de uso odontológico. El mismo se compone de dos placas electrónicas utilizando un microcontrolador de 32bits. Se debió controlar la velocidad de un motor sin escobillas (BLDC) entre 400 y 50.000 rpm, sensando la velocidad de giro real  y la magnitud de torque sobre el eje del motor. Se controló un motor paso a paso para la realización de una bomba peristáltica con diferentes niveles de velocidad. Se realizó una interface de usuario con una pantalla táctil gráfica, en donde se configura las opciones de funcionamiento y se monitorea las variables medidas. Se puede ingresar y almacenar los datos del paciente, teniendo la posibilidad de guardar cada cirugía  en un archivo .bmp en la memoria interna del equipo o  puede realizarse  la descarga en un pendrive. Posee una pedalera para controlar la velocidad del motor, sentido de giro, configuración del programa de funcionamiento, activación/desactivación de la bomba peristáltica.

Este equipo cuenta con la aprobación de las certificaciones de compatibilidad electromagnética (IEC- 61000) y  seguridad eléctrica (IEC 60601).

Consulta de precio

-Diseño de placas electrónicas, diseño de software embebido-

Desarrollamos terminales de consulta de precio para clientes.

El proyecto fue realizado para una empresa de gestión de software para supermercados.

Se utilizó un microcontrolador de 16 bits con comunicación TCP/IP para establecer un enlace de consulta de precios con el sistema central, un display grafico de visualización para el cliente y un escáner laser para la lectura de código de barras de cada producto a consultar.

Ingeniería inversa

-Diseño de placas electrónicas-

Desarrollamos una placa electrónica amplificadora de audio.

El proyecto fue realizado para una compañía ensambladora de equipos de audio. Esta tenia la problemática de quedarse sin abastecimiento del hardware que compraban y provenía de oriente. Necesitaban contar con una placa amplificadora de audio de similares características a la que venían utilizando.

Le desarrollamos una nueva placa electrónica de similares características a la placa original, entregándole la información de circuitos esquemáticos, circuito impreso (PCB) y lista de componentes electrónicos.

Como así también lo pusimos en contacto con proveedores locales de componentes electrónicos. Ahora la compañía es propietaria y produce su propio hardware.

Fuente tipo Fly Back

-Diseño de placa electrónica -

Desarrollamos una fuente de alimentación para paneles de LEDs.

Especificaciones:

-Entrada de alimentación por lazo de corriente variable de 2.8 a 6.6 Amperes, 50

 Hz.

-Salida fija de tensión 12VCC, 2 Amperes

-Frecuencia de Trabajo 40Khz.

El proyecto fue realizado para una empresa dedicada a la señalización y cartelería de aeropuertos.

Urodinamia - Electromedicina

-Diseño de placas electrónicas, diseño de software embebido, diseño de software en S.O. Windows-

Desarrollamos un equipo y aplicación de análisis y diagnóstico de urodinamia.

El equipo fue diseñado con un microcontrolador de 32 bits encargado de adquisición de datos y otro procesador dedicado a las comunicaciones por el puerto USB 2.0.

Para la obtención de los diferentes niveles de presión se utilizo un conversor AD de 20Ksampling y un amplificador de instrumentación de bajo offset y corrimiento térmico.

También desarrollamos un software realizado en lenguaje C++ para sistema operativo Windows. El cual tomaba los datos transmitidos desde el equipo por puerto USB con un protocolo pre-establecido, realizando el trazado o curva en pantalla de las diferentes mediciones de presión en tiempo real. Teniendo además funciones como guardar/abrir/editar el estudio y cargar datos del paciente. También posee funciones de calibración de los 4 canales de medición del equipo.

Medición de temperatura

-Diseño de placas electrónicas, diseño de software embebido-

Desarrollamos un equipo medidor de temperaturas. Se utilizó un microcontrolador de línea automotriz de 16 bits, controlando el sensado de los sensores de temperatura a través de una comunicación i2C. Representando cada temperatura en dígitos de leds de alto brillo sobre la misma placa electrónica. Amplio rango de tensión de alimentación de 12 a 36 volts. Se cumplieron requisitos de la industria automotriz en cuanto a cableados, tipo de conectores y encapsulamiento de sensores.

El requerimiento del desarrollo nace de una empresa fabricante de carrocerías de colectivos urbanos.

Estetica corporal – Electromedicina

-Diseño de placas electrónicas, diseño de software embebido-

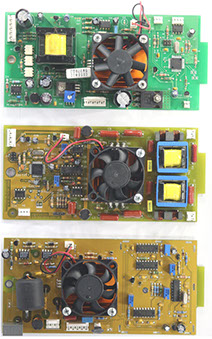

Desarrollamos el sistema electrónico de un equipo de estética corporal. El mismo se compone de 10 placas electrónicas. Teniendo funciones de Radiofrecuencia, Vacio y Ultracavitacion aplicados a tratamientos de mejora y cuidados de la piel. En la placa electrónica CPU del sistema se utilizó un microcontrolador de 32 bits para controlar un display táctil grafico de 320 x 240 pixeles, siendo este la interface con el usuario. Teniendo la posibilidad de configurar las diferentes opciones de funcionamiento de cada terapia, pantallas de calibración de los periféricos utilizados, almacenamiento en memoria de los últimos parámetros configurados y posee una comunicación serial RS485 con el resto de las placas electrónicas. Para realizar la función de Radiofrecuencia se desarrollaron 5 placas electrónicas utilizando microcontroladores de 16 bits, en donde se debió controlar una celda peltier de enfriamiento, una bomba de flujo y un ventilador. Para realizar la funcion de vacio se desarrollaron dos placas electrónicas utilizando un microcontrolador de 16 bits y un microcontrolador de 8 bits, en donde se debió controlar la velocidad de un motor de 220V y un display de caracteres de 2x16. Para realizar la función de Ultracavitacion se desarrollaron 2 placas electrónicas utilizando un microcontrolador de 16 bits.

El proyecto fue realizado para una empresa fabricante de equipos de estética corporal.

Registro de corte

-Diseño de placas electrónicas, diseño de software embebido-

Para una empresa del rubro gráfico actualizamos los equipos de registro de corte electrónico.

Uno de los requerimientos importantes a considerar era que el corte del pliego sea exacto en la marca con una tolerancia de 1 décima de milímetro y las partes mecánicas involucradas no debían modificarse. El proyecto se desarollo con un microcontrolador de 16 bits , un display de caracteres de 4 filas y un teclado de membrana para la operatoria del mismo. El equipo tenía como señales de entrada un encoder de 4000 pulsos y un sensor de taco de fibra óptica. Para el control de la potencia del motor de corrección, se utilizaron relés de estado sólido.

Interface de comunicaciones TCP IP/RS232

-Diseño de placa electrónica, diseño de software embebido, diseño de pagina web embebida, diseño de software-

Desarrollamos un conversor TCP IP / RS232. Se utilizó un microcontrolador de 32 bits.

Cuenta con dos modos de configuración de la comunicación TCP/IP y RS232. A través de un navegador web, ingresando con una comunicación de Ethernet a la pagina web embebida en el microcontrolador. Y a través del envío de comandos por puerto de comunicacion RS232. Para facilitar el reconocimiento y comunicarse desde una PC con el equipo, se realizó un software “Com Virtual” para S.O. Windows

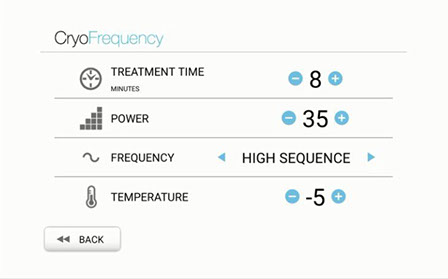

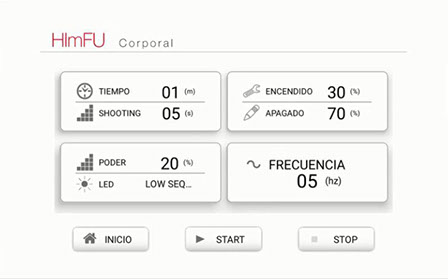

Aplicación electrónica en S.O. Android – Interface gráfica

- Diseño de aplicación en S.O. Android, diseño de placa electrónica, diseño de software embebido -

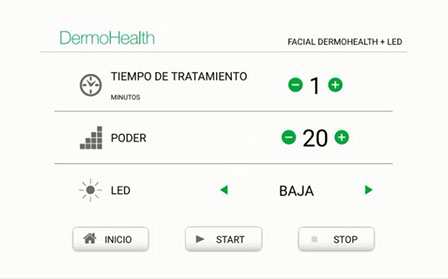

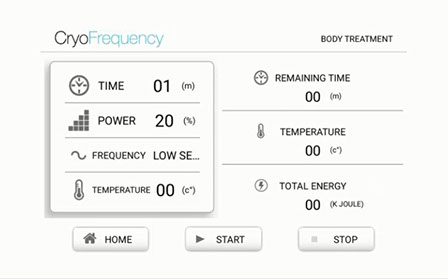

Desarrollamos una interface gráfica a usuario bajo los S.O. Android para un equipo de electromedicina. Dicha aplicación posee diferentes pantallas y menús de configuración,  opciones de funcionamiento del equipo, avisos de error y de alerta, almacenamiento de los últimos parámetros utilizados de cada terapia. Se realizó una estética grafica en la aplicación acorde a los requerimientos del cliente. Desarrollamos también una placa electrónica adaptadora o interface de comunicaciones entre el equipo electrónico y la aplicación instalada en una Tablet. Teniendo un puerto serial RS485 de comunicación con el equipo y un puerto USB de comunicación con la Tablet. Estableciendo un protocolo de comandos de comunicación específico para este desarrollo.

El proyecto se realizó para una empresa fabricante de equipos de electromedicina.

Control de producción

-Diseño de placas electrónicas, diseño de software embebido-

Desarrollamos un equipo para control de producción para una compañía faenadora de ganado vacuno.

El proyecto se realizó con un microcontrolador de 16 bits, un display de caracteres de 2x16, un teclado matricial para carga y consulta de información, teniendo comunicación serial RS485 con protocolo tipo ModBus para establecer un enlace con dichos equipos ubicados en diferentes puestos de la línea de producción. Lectura de códigos de barras.

Posibilidad de impresión de etiquetas térmicas.

Fuente variable Step Down

-Diseño de placa electrónica -

Desarrollamos una fuente variable del tipo Buck (Step down) DC-DC.

Especificaciones:

-Entrada de alimentación de placa electrónica: 15 VCC

Dos salidas:

-Una salida variable de 6VCC a 14VCC con una corriente de 8 Amperes, en función de una tensión de control de entrada con un nivel analógico de 0 a 5VCC,

-Una salida de tensión fija de 12VCC / 6 Amperes

-Frecuencia de trabajo 150Khz.

Este proyecto fue realizado para una empresa de equipamiento de electromedicina.

Reemplazo de puerto RS232 POR USB

-Diseño de placas electrónicas-

Actualizamos un diseño de placa electrónica sumándole una interface conversor de comunicación RS232/USB. Este desarrollo se realizó para una compañía internacional que se dedica a la provisión de alquiler de energía. La placa electrónica original se comunicaba a una computadora por puerto RS232, las computadoras actuales ya no poseen este puerto de comunicación, por lo que era necesario la actualización a USB. Para esto se realizó una nueva placa electrónica respetando el circuito de la placa original pero con el agregado de la comunicación por puerto USB. Una ventaja adicional es que la alimentación del hardware se realizó por el mismo puerto USB.

Repetidor aislador RS485

-Diseño de placas electrónicas, diseño de software embebido-

Desarrollamos un repetidor de comunicación serial RS485 con una aislación de 1KV.

Este proyecto fue realizado para una empresa de software que tenía problemas con las comunicaciones entre sus periféricos conectados a un bus RS485, teniendo su propio protocolo. Probaron con varios productos del mercado y no pudieron solucionar el problema. Nos contactaron para diseñar un producto a medida y solucionar el problema.

Colector de datos

-Diseño de placas electrónicas, diseño de software embebido-

Para una compañía distribuidora de productos alimenticios desarrollamos un equipo colector de datos para obtener los pedidos de los clientes. Como requerimientos importantes a cumplir es que el equipo debía tener un bajo costo por unidad y además debía ser robusto contra golpes y caídas. El proyecto se realizó con un microcontrolador de 16 bits de bajo costo y  bajo consumo y se utilizó  una memoria de gran capacidad para el almacenamiento de la información. El equipo contaba con un puerto de comunicación serial RS485 con un protocolo establecido por el cliente para descargar la informacion.

Lector/grabador de memoria

-Diseño de placas electrónicas, diseño de software embebido-

Desarrollamos un equipo lector y grabador de memorias  EEPROM DS243. Se utilizó un microcontrolador de 16 bits, realizando una comunicación i2C con la memoria. Se controló un display de caracteres de 4x20 para la realización de los diferentes menús y opciones del equipo y se utilizó un teclado de membrana matricial para la operatoria del mismo.

El proyecto fue realizado para una empresa dedicada al rubro de Electromedicina.
